本篇介紹回流焊貼裝的溫度條件。防止焊接不良的關鍵在於仔細確認溫度條件。請務必活學活用。
小型連接器中，很多情況下都會實施回流焊貼裝。
連接器廠商會通過產品樣本來告知回流焊時的溫度條件。回流焊貼裝時，請先確認溫度條件等內容。
關於溫度條件，根據溫度設定，可分為4個階段。

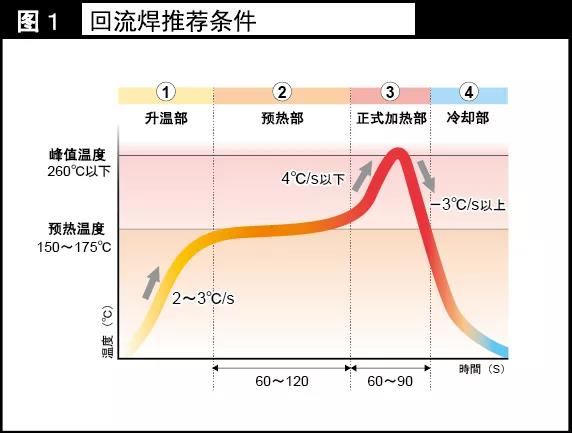

圖1是本公司推薦的回流焊溫度條件。
下麵分別介紹各個階段的要點和注意點。
1、升溫部
在該階段使焊錫中助焊劑所含有的溶劑蒸發，同時使溫度升高。
注意：請勿使溫度急劇上升。否則會使溶劑沸騰，產生焊錫球（※1），出現空隙（※2）。
2、預熱部
在該階段使溫度均一化，以免部品溫度出現偏差，同時易使助焊劑活性化。
注意：預熱工序太短的情況下，容易出現以下不良。
3、正式加熱部
在該階段使PC板與貼裝部品均勻升溫，促進助焊劑的活性化狀態，並升溫至焊錫熔融溫度。
注意：請勿使溫度急劇上升。否則會產生空隙。
相反，如果溫升過於緩慢，則會導致焊錫濕潤性下降。
請注意不要長時間處於高溫狀態。否則會導致貼裝部品的樹脂部分融化，或造成熱變形。
4、冷卻部
在該階段利用送風進行冷卻。
注意：請急速冷卻。緩慢冷卻的情況下，可能會削弱焊接強度。
※注釋
◼ 焊錫球：焊錫上出現的球狀結塊。會飛濺到其他觸點上，造成短路。
◼ 生成空隙：在焊錫內部產生氣泡。會削弱焊接強度。
◼ 爬錫現象：焊錫爬升到連接器端子上的現象。會使焊接強度下降，並造成導通不良。
◼ 搭焊：連相鄰端子都焊接在內的現象
